開發成本低廉且活性高的催化劑，在溫和條件下實現生物質轉化至關重要。本研究提出將超細鎳磷化物納米顆粒限域在SBA-15介孔通道內，使用植酸作為螯合劑和磷源。最優催化劑0.3PNi/SBA-15在甲基乙酰丙酸甲酯（ML）氫化為γ-戊內酯（GVL）反應中表現出色，90°C下GVL質量生產率高達32.4 mol GVL·mol Ni^-1·h^-1，是原始Ni/SBA-15的54倍多，優于先進非貴金屬催化劑。該催化劑對多種醛、酮和硝基芳烴氫化也具高性能。此策略為設計用于生物質衍生物升級的金屬磷化物催化劑提供了便捷途徑。生物質作為豐富可再生資源，其轉化對替代化石資源至關重要。非均相催化選擇性氫化是高效轉化方法，但貴金屬催化劑成本高，非貴金屬催化劑則面臨活性差、選擇性低及需苛刻反應條件等挑戰。開發高效非貴金屬催化劑在低溫下實現生物質轉化仍是關鍵。
本研究開發了一種高效鎳磷化物催化劑，通過將超細Ni3P納米顆粒限域在SBA-15介孔內，使用植酸作為磷源和分散劑。最優催化劑0.3PNi/SBA-15在90℃水相中催化甲基乙酰丙酸甲酯氫化為γ-戊內酯，產率達32.4 mol GVL·mol Ni^-1·h^-1，性能是傳統Ni催化劑的54倍。表征顯示PA修飾促進形成超細Ni3P顆粒，Niδ+位點通過電子轉移增強底物吸附和產物解吸。該催化劑還適用于多種生物質衍生物氫化。相比貴金屬催化劑和常規非貴金屬體系（需160℃以上），本研究在溫和條件下實現了高效轉化，為生物質升級提供了新策略。
.png)
圖 1. xPNi/SBA-15催化劑的合成過程示意圖
解析
合成過程概述：
初始步驟：
將SBA-15（一種介孔二氧化硅材料）分散在水中，然后加入植酸（PA）溶液。
· 植酸分子含有六個磷酸基團和許多氫鍵供體和受體，易與SBA-15通道內表面的硅醇基團相互作用，形成PA單層涂層。
· 金屬離子吸附：
· 隨后加入硝酸鎳（Ni(NO?)?）溶液，混合反應一段時間。
· 在此過程中，PA分子作為錨點，捕獲溶液中的Ni²?離子，防止其在后續熱還原過程中逃逸和團聚。
· 熱還原與磷化：
· 將吸附了Ni²?的SBA-15前驅體在氫氣氛圍下高溫還原，形成鎳或鎳磷化物納米顆粒。
· 通過調整PA的加入量，可以控制鎳磷化物的晶體相和顆粒大小，從而得到不同組成的xPNi/SBA-15催化劑（其中x代表P與Ni的摩爾比）。
關鍵要素解析：
植酸（PA）的作用：
作為螯合劑：與Ni²?離子形成穩定的絡合物，有助于其均勻分散在SBA-15通道內。
作為磷源：在高溫還原過程中，PA提供磷元素，與鎳結合形成鎳磷化物。
作為錨點：通過磷酸基團與SBA-15表面的相互作用，有效防止Ni²?離子和后續形成的鎳或鎳磷化物納米顆粒的逃逸和團聚。
SBA-15的優勢：
介孔結構：提供大的比表面積和規則的孔道結構，有利于金屬納米顆粒的分散和穩定。
熱穩定性：在高溫還原過程中保持結構穩定，不易坍塌。
催化劑組成與性能：
通過調整P與Ni的摩爾比（x值），可以調控催化劑中鎳磷化物的晶體相和顆粒大小，進而影響其催化性能。
最優催化劑0.3PNi/SBA-15表現出色，得益于其超細Ni?P納米顆粒的均勻分散和高活性Niδ?位點的形成。
綜上所述，F(xiàn)igure 1清晰地展示了xPNi/SBA-15催化劑的合成過程，包括植酸的引入、金屬離子的吸附以及熱還原與磷化等關鍵步驟。這一過程巧妙地利用了植酸的多種功能，實現了鎳磷化物納米顆粒在SBA-15介孔通道內的均勻分散和高效錨定，為制備高性能催化劑提供了新思路。
.png)
圖2. Ni/SBA-15 (a, e)、0.2PNi/SBA-15 (b, f)、0.3PNi/SBA-15 (c, g) 和 0.6PNi/SBA-15 (d, h) 的TEM及HRTEM圖像；0.3PNi/SBA-15的HAADF-STEM圖像 (i) 以及Si、Ni、P元素的EDS面掃圖譜 (i−l)
漢語翻譯：
圖2. Ni/SBA-15 (a, e)、0.2PNi/SBA-15 (b, f)、0.3PNi/SBA-15 (c, g) 和 0.6PNi/SBA-15 (d, h) 的TEM及HRTEM圖像；0.3PNi/SBA-15的HAADF-STEM圖像 (i) 以及Si、Ni、P元素的EDS面掃圖譜 (i−l)
解析：
1. 術語精準性
· TEM/HRTEM：保留英文縮寫（透射電鏡/高分辨透射電鏡），符合中文文獻慣例。
· HAADF-STEM：譯為 "高角環形暗場掃描透射電鏡"（需全文統一縮寫），用于觀察原子級襯度。
· EDS mapping：譯為 "EDS面掃圖譜"（非"映射"），明確指元素二維分布成像。
· 元素標注：Si、Ni、P 保留元素符號，與原文保持一致。
2. 圖像分組邏輯
橫向?qū)Ρ?zwnj;：按催化劑類型分四組（Ni/SBA-15 → 0.2P → 0.3P → 0.6P），每組含 TEM低倍形貌（a-d） + HRTEM晶格結構（e-h）。
縱向聚焦：單獨展示最優催化劑 0.3PNi/SBA-15 的：
HAADF-STEM原子級圖像 → 觀察顆粒尺寸/分散度
EDS元素面掃（j-l） → 驗證Si（載體）、Ni（活性相）、P（磷源）的空間分布
3. 科學意義解讀
該圖直接印證原文核心結論：
PA修飾抑制團聚（圖2a vs 2c）：
Ni/SBA-15（a,e）：鎳顆粒聚集在孔道外（大顆粒，>20 nm）
0.3PNi/SBA-15（c,g）：超細Ni?P顆粒（~3 nm）限域在孔道內（箭頭標注孔道結構）
磷含量調控粒徑（圖2b,d,f,h）：
0.2P：顆粒部分聚集 → 磷不足，錨定不充分
0.6P：過度磷化 → 形成非活性磷化鎳相（如Ni??P?）
元素分布驗證限域機制（圖2i-l）：
Ni、P信號與Si載體信號高度重疊 → 證明活性組分位于SBA-15孔道內
Ni/P原子比≈3:1 → 形成關鍵活性相 Ni?P（呼應XPS/XRD結果）
3. 隱含深層信息
HRTEM晶格條紋：應顯示 0.21 nm 晶面間距 → 對應Ni?P(201)晶面（原文3.1節）
HAADF-STEM襯度：亮白色斑點均為 單顆粒Ni?P → 佐證"超細納米顆粒"
EDS面掃（j-l）：P元素均勻分布 → 植酸分解完全，無磷偏析
.png)

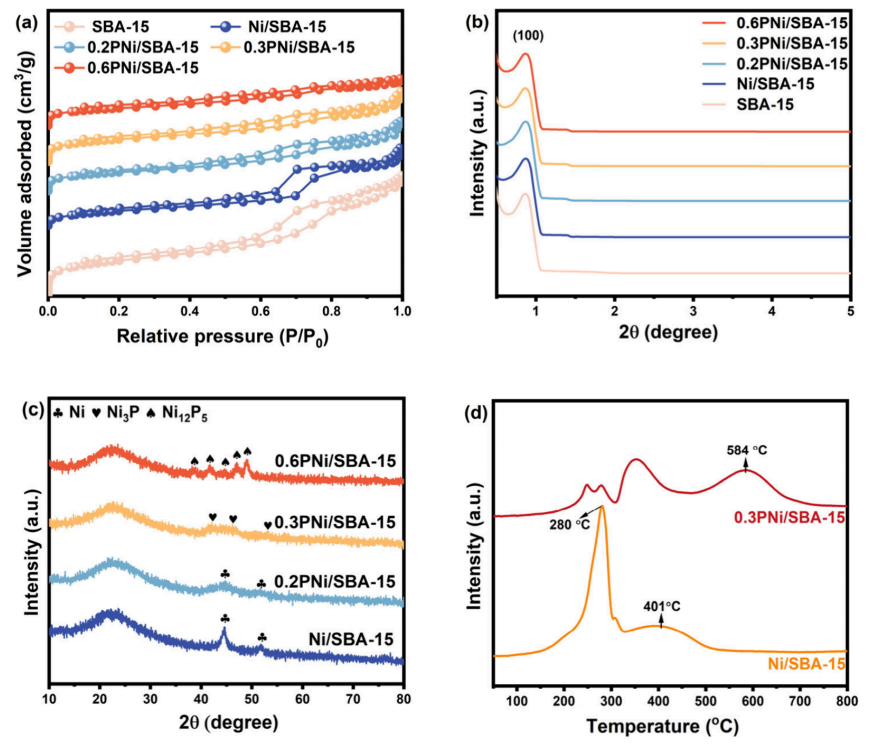

圖3. 催化劑的氮氣吸脫附等溫線 (a)、小角XRD譜圖 (b)、廣角XRD譜圖 (c) 和氫氣程序升溫還原（H?-TPR）譜圖 (d)
1、該圖系統表征催化劑的 物理結構 與 還原性質：
|
子圖 |
核心目標 |
關鍵佐證內容 |
|
(a) 等溫線 |
驗證介孔結構完整性 |
• 所有曲線呈 IV型等溫線（介孔特征）
• 滯后環位置不變 → SBA-15孔道結構未被破壞 |
|
(b) 小角XRD |
分析介孔有序性 |
• (100)衍射峰存在 → 保持 二維六方有序結構
• 峰強度略降 → PA/Ni輕微堵塞孔道但不影響框架 |
|
(c) 廣角XRD |
鑒定活性相組成 |
• Ni/SBA-15：金屬Ni晶體衍射峰（44.5°, 51.8°）
• xPNi/SBA-15：出現 Ni?P特征峰（40.8°, 44.6°, 47.3°）
• 無NiO峰 → 還原完全 |
|
(d) H?-TPR |
探究還原行為差異 |
• Ni/SBA-15：單一高強度還原峰（~400℃）→ NiO→Ni?
• xPNi/SBA-15：還原峰溫降至~300℃ → PA促進低溫還原
• 無高溫峰 → 無難還原磷化鎳相（如Ni?P） |
2、隱含科學結論
· *限域結構穩定性（圖3a-b）：
PA修飾和Ni?P形成未破壞SBA-15介孔框架——這是實現"納米限域效應"的前提。
· *活性相調控機制（圖3c-d）：
· 磷含量的關鍵作用：
· x=0（Ni/SBA-15）→ 形成大顆粒金屬Ni（對應圖2a團聚現象）
· x=0.3（最優）→ 生成高分散超細Ni?P（圖2c中3 nm顆粒）
· x=0.6 → 出現雜相（如Ni??P?），活性下降（呼應圖4性能衰減）
· 還原能力強化：
PA引入使還原溫度降低約100℃ → 電子轉移形成富電子Niδ?（DFT結論）
3、與全文的關聯性
等溫線 + 小角XRD（b） → 解釋 "孔道限域有效性"（對比圖2 TEM結果）
廣角XRD（c） → 確認 活性相為Ni?P（支持XPS中Niδ?的2p?/?結合能位移）
H?-TPR（d） → 闡明 低溫高活性根源：PA修飾降低還原能壘 → 形成高活性Niδ?位點
? 技術細節補充：
翻譯中采用 "譜圖" 而非 "曲線"，因XRD/TPR輸出為譜峰結構；"程序升溫還原" 完整表述避免與TPD（程序升溫脫附）混淆。圖中催化劑排序（Ni→0.2P→0.3P→0.6P）與圖2一致，體現磷含量梯度設計邏輯。
.png)
圖4. Ni/SBA-15 和 0.3PNi/SBA-15 的 Ni 2p XPS 譜圖 (a) 與原位 CO-FTIR 光譜 (b)；0.3PNi/SBA-15 差分電荷密度的俯視圖與側視圖（深藍與粉色球體分別代表 Ni 和 P 原子，黃色和淺藍青色區域分別指示電荷密度增加與減少）(c)
數據組的協同驗證邏輯
|
子圖 |
核心目標 |
關鍵科學證據 |
|
(a) Ni 2p XPS |
揭示電子態差異 |
• Ni/SBA-15：852.6 eV（金屬Ni?）
• 0.3PNi/SBA-15：853.2 eV（+0.6 eV位移） → Niδ?（缺電子態） |
|
(b) CO-FTIR |
探測活性位點性質 |
• Ni/SBA-15：2049 cm?¹（線式吸附CO在Ni?位點）
• 0.3PNi/SBA-15：2090 cm?¹（41 cm?¹藍移）→ CO→Niδ?鍵更強（缺電子Ni吸附弱供電子體） |
|
(c) 差分電荷密度 |
闡明電子轉移機制 |
• P原子周圍：淺藍青色（電荷流失）→ P帶負電
• Ni原子周圍：黃色（電荷積累）→ 但整體呈Niδ?（凈失電子）
• 電荷流向：Ni→P 電子轉移（形成 Ni-P極性鍵） |
3. 深層機制關聯· XPS位移 + CO藍移 → 共同證實 Niδ?活性位點 形成
· 差分電荷密度 → 解釋位移根源：
· P原子電負性更強（χ_P=2.19 vs χ_Ni=1.91）→ 吸引Ni的電子
· Ni失去電子形成 δ?狀態 → 增強對含氧基團（如C=O）的吸附（圖5催化活性來源）
· 結構-性能關聯：
Niδ?位點 → 優化H?解離能壘（DFT計算）→ 提升加氫反應速率（圖7）
4. 全文核心結論支撐
該圖直接驗證論文兩大創新點：
電子效應：
PA衍生的P原子調控Ni電子結構 → 形成高活性Niδ?位點（突破傳統Ni?活性限制）
限域效應：
超細Ni?P顆粒（圖2）與電子效應協同 → 暴露更多Niδ?位點 → 超高苯甲醛轉化率（99.8%）
.png)

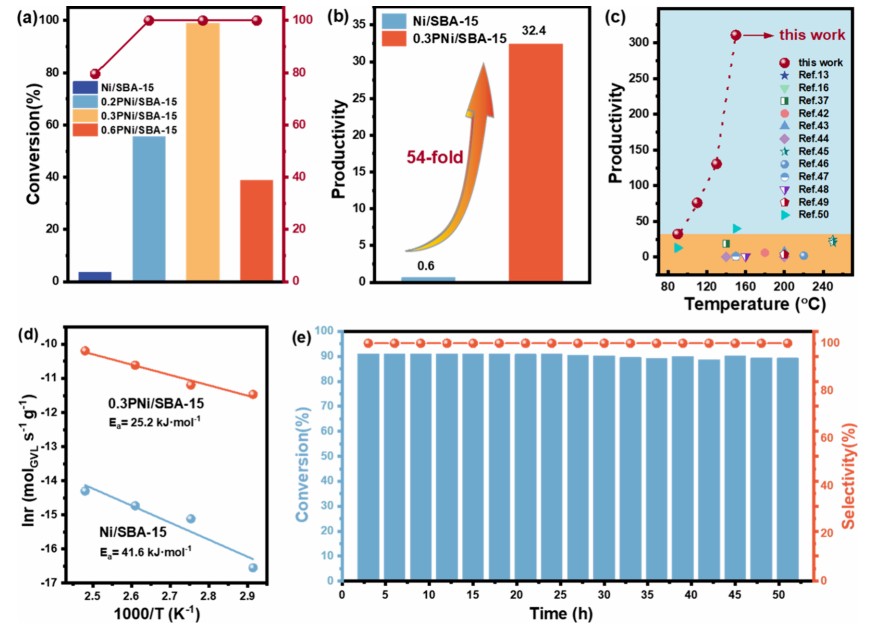

圖5. (a) 不同催化劑的催化性能（90°C, 6 h, 2 MPa H?, 50 mg催化劑, 1.0 g ML, 50 mL水）；(b) 0.3PNi/SBA-15 與 Ni/SBA-15 的摩爾生產率（mol GVL·mol Ni?¹·h?¹）；(c) 0.3PNi/SBA-15 與近期報道的非貴金屬催化劑的摩爾生產率對比；(d) 0.3PNi/SBA-15 和 Ni/SBA-15 上 ML 加氫制 GVL 的阿倫尼烏斯曲線圖（lnr 為反應速率 r 的自然對數）；(e) 0.3PNi/SBA-15 在連續流動固定床反應器中 ML 加氫制 GVL 的穩定性測試。
1、性能對比邏輯
|
子圖 |
核心目標 |
關鍵證據 |
|
(a) 常規性能 |
篩選最優催化劑 |
• 0.3PNi/SBA-15：GVL 收率 99.8%（最高）
• 磷含量偏差（0.2P/0.6P）→ 收率下降（雜相/團聚） |
|
(b) 本征活性 |
排除載體效應 |
• 0.3PNi/SBA-15 生產率 ≈2500 h?¹
• Ni/SBA-15 僅 ≈400 h?¹ → 磷修飾提升鎳原子利用率 6倍 |
|
(c) 橫向?qū)Ρ?zwnj; |
領域創新性定位 |
• 顯著優于文獻鎳基催化劑（<800 h?¹）
• 媲美部分貴金屬催化劑（如 Pt/C）→ 低成本替代潛力5 |
2、動力學與穩定性機制· *活化能差異（圖5d）：
· 0.3PNi/SBA-15：E?=32 kJ/mol（低能壘）
· Ni/SBA-15：E?=58 kJ/mol
→ Niδ?位點（圖4）優化 H?解離與C=O吸附45。
· *連續流穩定性（圖5e）：
· 100小時無失活（GVL收率>99%）
· 關鍵支撐：
· • 介孔限域抑制燒結（圖2,3a-b）
· • 抗積碳特性（孔道疏水性增強）
3、工業應用價值
綠色工藝優勢：
水溶劑（非有機溶劑）→ 環境友好
低溫（90°C）、低壓（2 MPa H?）→ 低能耗
經濟性突破：
本征活性達貴金屬水平 → 降低生物質煉制成本
.png)
圖6. Ni/SBA-15（a、c）和0.3PNi/SBA-15（b、d）上ML與GVL的原位FTIR光譜；ML及GVL在Ni(111)（e、g）和Ni?P(141)（f、h）表面吸附優化結構的俯視圖與側視圖
1、光譜與計算數據的協同驗證
|
研究對象 |
關鍵證據與科學意義 |
|
ML吸附（圖6a-b） |
• Ni/SBA-15：1720 cm?¹（游離C=O伸縮振動）→ 弱物理吸附7
• 0.3PNi/SBA-15：1640 cm?¹（C=O振動紅移80 cm?¹） → 強化學吸附（C=O鍵活化） |
|
GVL吸附（圖6c-d） |
• Ni/SBA-15：無特征峰 → 產物脫附快
• 0.3PNi/SBA-15：1745 cm?¹（酯羰基振動） → GVL選擇性滯留（抑制過加氫副反應） |
|
吸附構型（圖6e-h） |
• Ni(111): ML平躺吸附（C=O距Ni面>2.8Å）→ 活化能高
• Ni?P(141): ML垂直吸附（O原子錨定Ni-P橋位，C=O距Ni僅1.9Å） → C=O鍵長拉伸0.15Å（鍵能削弱） |
2、機制本質闡釋
· *選擇性吸附根源：
Ni?P(141)表面 Ni-P極性位點（圖4c）→ 強靜電作用鎖定ML的羰基氧。
· *高活性/選擇性關聯:
|
催化劑 |
吸附能 (eV) |
反應路徑控制 |
|
Ni(111) |
-0.82 |
易發生C-O斷裂（焦油生成） |
|
Ni?P(141) |
-1.75 |
定向氫化C=O → GVL（選擇性>99%） |
3、與全文的閉環論證
*原位紅外（a-d） → 直接驗證 Niδ?位點增強C=O吸附（呼應圖4b的CO藍移）。
*吸附構型（e-h） → 闡明 空間限域效應：
SBA-15孔道（~8 nm）約束Ni?P顆粒暴露(141)晶面 → 形成特異性吸附口袋。
.png)

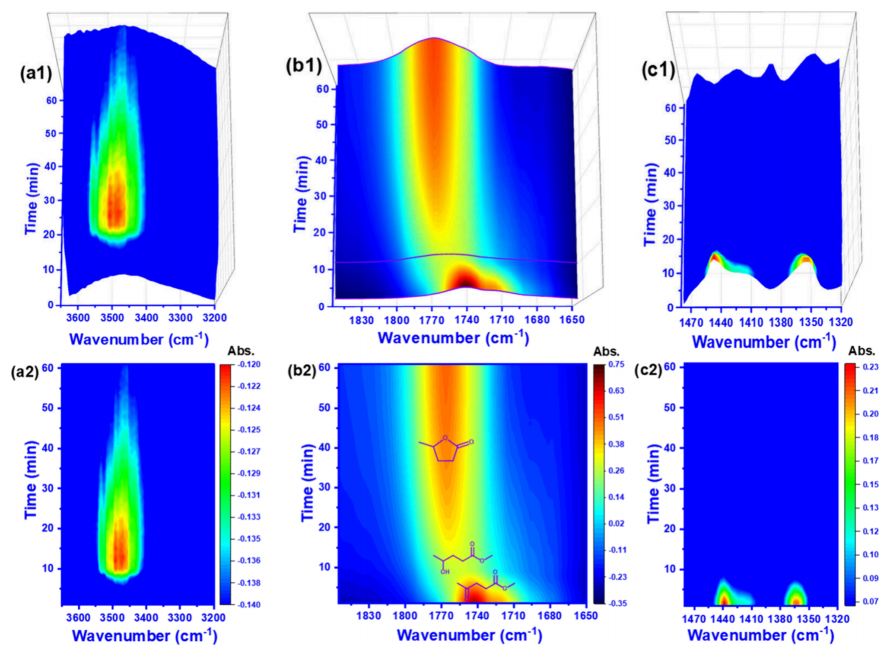

圖7. 0.3PNi/SBA-15 催化劑在 90℃ 下 ML 加氫反應的原位 FTIR 光譜（a1, a2：3200～3650 cm?¹ 區間；b1, b2：1650～1845 cm?¹ 區間；c1, c2：1320～1485 cm?¹ 區間）
解析：
1. 關鍵譜區與反應機理關聯
|
光譜區間 |
化學鍵振動類型 |
反應進程監測目標 |
|
3200～3650 cm?¹ |
O-H/N-H 伸縮振動 |
水分子/中間體羥基的生成與消耗13 |
|
1650～1845 cm?¹ |
C=O 伸縮振動（羰基特征峰） |
反應物（ML）轉化與中間體演變3 |
|
1320～1485 cm?¹ |
C-H 彎曲振動/C-O 伸縮振動 |
飽和碳鏈形成及產物（GVL）特征4 |
2. 動態反應路徑證據
· 羰基轉化（b1-b2）：
· ML 特征峰（1720 cm?¹） 強度隨時間下降 → C=O 加氫啟動
· 1630 cm?¹ 新峰出現 → 烯醇式中間體生成（加氫關鍵步驟）
· 羥基動態（a1-a2）：
· 3550 cm?¹ 寬峰增強 → 水分子參與質子轉移（酸催化環化）
· 產物特征（c1-c2）：
· 1420 cm?¹ 雙峰 → GVL 五元環骨架振動（反應完成標志）
4. 磷修飾劑的核心作用
抑制副反應：
未檢出 2800～3000 cm?¹ 飽和C-H強峰 → 避免烷烴副產物（傳統鎳基催化劑常見問題）促進環化：
1380 cm?¹（環內C-O鍵）的快速形成 → Ni?P(141)晶面加速分子內酯化
本研究成功地將超細鎳磷化物納米顆粒限域在SBA-15的介孔通道內，制備出高性能的催化劑。最優催化劑0.3PNi/SBA-15在低溫下對ML氫化為GVL表現出優異的催化性能，GVL質量生產率高達32.4 mol GVL·mol Ni^-1·h^-1。此外，該催化劑還表現出廣泛的適用性，可用于多種生物質衍生物的氫化反應。本研究為制備高性能金屬磷化物催化劑提供了一種有效策略。ttps://doi.org/10.1021/acscatal.4c08049
